Sensor efecto hall

Este sensor detecta la presencia de un campo magnético de un imán a unos pocos milímetros de distancia sin necesidad de toque físico. Puede emplearse como detector de cierre de puertas, punto cero de sensores lidar entre otros. La señal que retorna es digital aunque existen modelos que leer valores analógicos dependiendo de la intensidad del campo magnético.

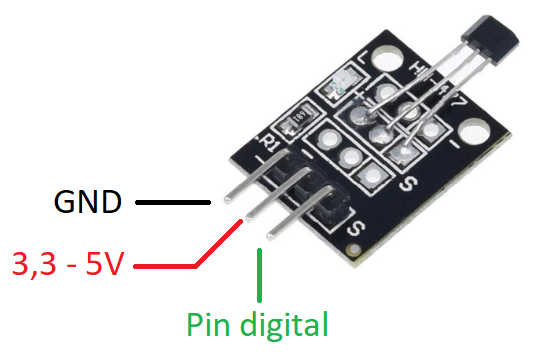

La conexión es simple:

• – a GND de pla placa.
• + a 3,3 o 5V de placa.
• S a un pin digital.

Precauciones

• Ninguna.

Código para detectar un imán cerca:

Definimos pin digital de entrada:

#define pinHall 5

pinMode(pinHall, INPUT);

Si detectar el imán devuelve HIGH:

if(digitalRead(pinHall) == HIGH)

Notas

• No requiere de librerías.
